13 MAY 2020 / Yazar: Mustafa Ozan Tuncan
Farklı cephelere sahip çatı GES'lerde performans hesaplanması

Endüstriyel tesislerde çatı üstü güneş enerjisi santrallerin(GES) yaygınlaşmaya başladığı bir dönemdeyiz. Bu tip çatı üzeri güneş enerjisi santrallerinde (GES) genel olarak karşılaştığımız durumlardan bir tanesi, çatıya yerleştirilen PV panellerin kuzey ve güney cephesi olarak iki cepheye sahip olması.

Bildiğiniz üzere, IEC 61724-1 standardına göre performans oranı hesabında ışınım değerleri kullanılıyor. Orçun Başlak’ın yazdığı performans oranı yazısında bu hesaplama ile ilgili bilgileri bulabilirsiniz. (https://www.solarian.com.tr/tag/ges-performans-orani/ )

Bize gelen sorulardan bir tanesi, kuzey ve güney cepheye (veya birbirinden farklı cephelere) yerleştirilmiş PV panellerin, güneş enerjisi santralinin (GES), performans oranının(PR) nasıl hesaplanacağı.

Güneş enerjisi santrallerinde (GES) bu performans oranının(PR) hesaplanması için ihtiyacımız olan şeyler:

  • Cephe sayısı kadar, cephedeki PV panellerle aynı açıya sahip ışınım sensörleri (2 cephe için 2 ışınım sensörü).
  • Sahadan gelen, üretim, ışınım ve sıcaklık bilgilerini, esnek bir alt yapı ile işleyip sunabilecek bir uzaktan izleme sistemi.

Solarify’da örnek bir çalışma yapalım;

Loggma GES sahamızda 10 adet evirici bulunsun, bunların 5 tanesi kuzey cepheye, 4 tanesi güney cepheye, 1 evirici hem güney hem de kuzey cepheye bakan PV panellere MPPT bazında ayrıştırılacak şekilde bağlı durumda olsun. İki cepheye de hizmet veren ama MPPT bazında ayrıştırılmış eviricilerin güçlerini ayırabiliriz Solarify terim sisteminde ayrıca ayırabiliriz.

Kuzey cepheye bakan sistemimizin kurulu gücü 297 kWp olsun. Güney cepheye bakan sistemimizin kurulu gücü 190.08 kWp olsun.

Öncelikle, Solarify içinde terim oluşturmamız gerekiyor. Terimler aslında Solarify tarafından toplanan bütün verilerin kendi isteğimize göre formüle edebileceğimiz, analizde grafikler çıkartabileceğimiz, belirli koşullarda alarm ürettirebileceğimiz, Solarify'a esneklik kazandıran güçlü bir alt yapı.

Terimler kısmında, 9 adet terim yapacağız.

  1. 1) Kuzey Enerji
  2. 2) Kuzey Işınım
  3. 3) Kuzey panel sıcaklığı
  4. 4) Güney Enerji
  5. 5) Güney Işınım
  6. 6) Güney Panel Sıcaklığı
  7. 7) Kuzey-Güney Toplam Enerji
  8. 8) Kuzey-Güney ağırlıklı ortalaması alınmış Işınım
  9. 9) Kuzey-Güney ağırlıklı ortalaması alınmış Panel Sıcaklığı

Enerji terimleri, doğrudan evirici çıkışlarındaki enerjilerden alınacak. Örneğin, Kuzey enerji terimi için 5 eviricinin ayrı ayrı çıkış güçleri alınırken, iki tarafa da hizmet veren eviricinin sadece 1 MPPT’sinin çıkış gücü hesaplanacak.

Işınım terimleri kuzey ve güney cepheye yerleştirilmiş ışınım sensörlerinden alınacak. Sıcaklık terimleri ise, yine kuzey ve güney cepheye ışınım sensörlerinin ölçtüğü panel sıcaklığı verilerinden alınacak.

Dikkat etmemiz gereken bir nokta ise, ana sahanın ışınım ve panel sıcaklığı değerleri için, kuzey ve güney ışınım sensörlerinin ortalamasının değil ağırlıklı ortalamasının alınması.

Örnek verecek olursak: Kuzey kurulu güç = 297 kWp Güney kurulu güç = 190.08 kWp  Bu durumda, ana santralin ışınım verisi = [(Güneş Işınım X 190.08) + (Kuzey Işınım X 297)] / (190.08+ 297) olmalı

Terimlerin nasıl hesaplatılacağını aşağıdaki linkte bulunan yardım sayfamızdan inceleyebilirsiniz.

https://solarify.io/tr/docs/ayarlar/sahalar/terimler/

Oluşturduğumuz kuzey enerji terimini örnek olarak buraya koyuyorum,

Solarify Terimler

Terimleri kaydettikten sonra geriye dönük hesaplatma özelliğini kullanarak geçmişe yönelik PR hesaplarını da görebileceğiz.

Terimlerimizi oluşturduktan ve geriye dönük hesaplamayı yaptıktan sonra, ana sahamızın altına sanal saha tanımlamamız gerekiyor. Sanal sahanın nasıl oluşturulacağı ile ilgili bilgiyi detaylı olarak https://solarify.io/tr/docs/ayarlar/sahalar/saha-listesi/ bulabilirsiniz.

Buradaki püf noktası, oluşturduğumuz Kuzey ve Güney ismindeki bu sanal sahaların, Enerji, ışınım ve sıcaklık terimlerinin az önce oluşturduğumuz terimler olması.

Artık çatımızda bulunan farklı cephe açılı panellerimizin ve güneş enerjisi sistemimizin performans oranlarını doğru bir şekilde görebilir, birbiri ile kıyaslayarak doğru şekilde uzaktan izleme yapılabilir.

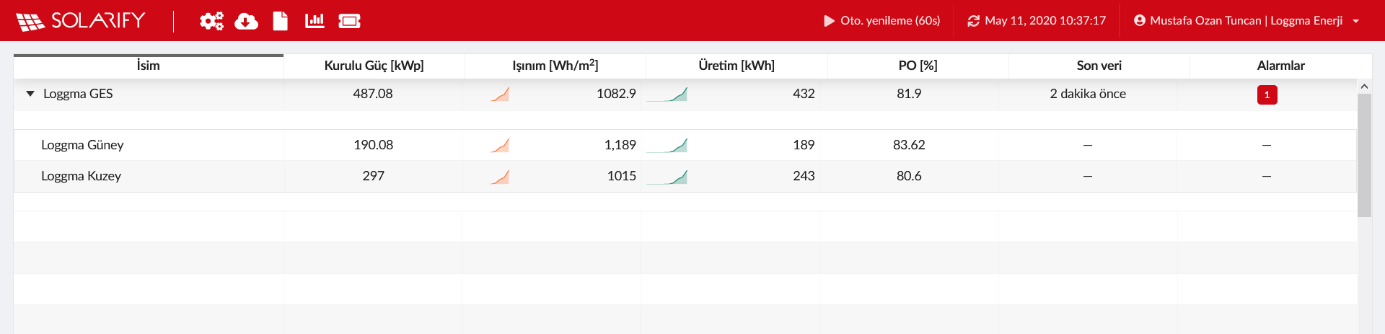

Solarify Ana Sayfa
